Luffing dugattyúrúd-szerelvények: Gyakorlati útmutató a működésükhöz és az ellenőrzéshez

A feszítődarukon a gerenda nem mozdul magától – szó szerint a feszítődugattyúrúd-szerelvény végzi a nehézemelést. Ez az alkatrész szabályozza a gém szögét, miközben felemeli és leengedi a terhelést, és ezt a gépen bárhol előforduló legnagyobb ciklikus igénybevétel mellett teszi. Ez az útmutató bemutatja, hogyan működnek a dugattyúrúd-szerelvények, miből készülnek, és mit kell ellenőrizni, mielőtt kiválasztaná, ellenőrizné vagy cserélné.

Mire képes egy Luffing dugattyúrúd-szerelvény

A kihúzódugattyúrúd-szerelvény a rúd-dugattyú kombinációja egy kihúzóhengerben, amely kinyúlik és visszahúzódik a daru orra emeléséhez vagy leengedéséhez. Ellentétben a hagyományos emelőhengerekkel, amelyek többnyire függőleges erőt kezelnek, az emelőhengernek folyamatosan változó terhelési szögeket kell kezelnie, miközben a gém a teljes mozgástartományban mozog. A rúd maga viseli a közvetlen mechanikai terhelést, a hidraulikus nyomás által generált erőt átviszi a fúvóka helyzetét beállító fizikai mozgásba.

Mivel a dörzsölési műveletek gyakori beállítást igényelnek, különösen a terhelés pozicionálása során, a dugattyúrúd-szerelvény ismételt kinyújtási és visszahúzási ciklusokon megy keresztül a normál műszak során. Ez az állandó ciklus, kombinálva a gémszög-változások okozta oldalterhelésekkel, a rúdszerelvényt a teljes daru egyik igényesebb hidraulikus alkatrészévé teszi.

A Luffing dugattyúrúd-szerelvény kulcselemei

A komplett dugattyúrúd-szerelvény több együtt működő alkatrészből áll, és mindegyik megértése segít a probléma diagnosztizálásában vagy a cserealkatrész értékelésében.

A dugattyúrúd

A rúd egy hosszú, precíziósan köszörült tengely, amely kinyúlik a hengertestből. Felületi minősége és keménysége közvetlenül meghatározza, hogy mennyire ellenáll a minden löketnél áthaladó tömítések kopásának, egyenessége pedig befolyásolja a terhelés egyenletes eloszlását a szögletes mozgás során.

A dugattyúfej

A rúd végére, a hengerfuratba szerelve a dugattyúfej a hengert két nyomáskamrára választja szét. A dugattyúfej körüli tömítések megakadályozzák a hidraulikafolyadék megkerülését a kamrák között, ami lehetővé teszi, hogy a henger szabályozott, irányított erőt hozzon létre.

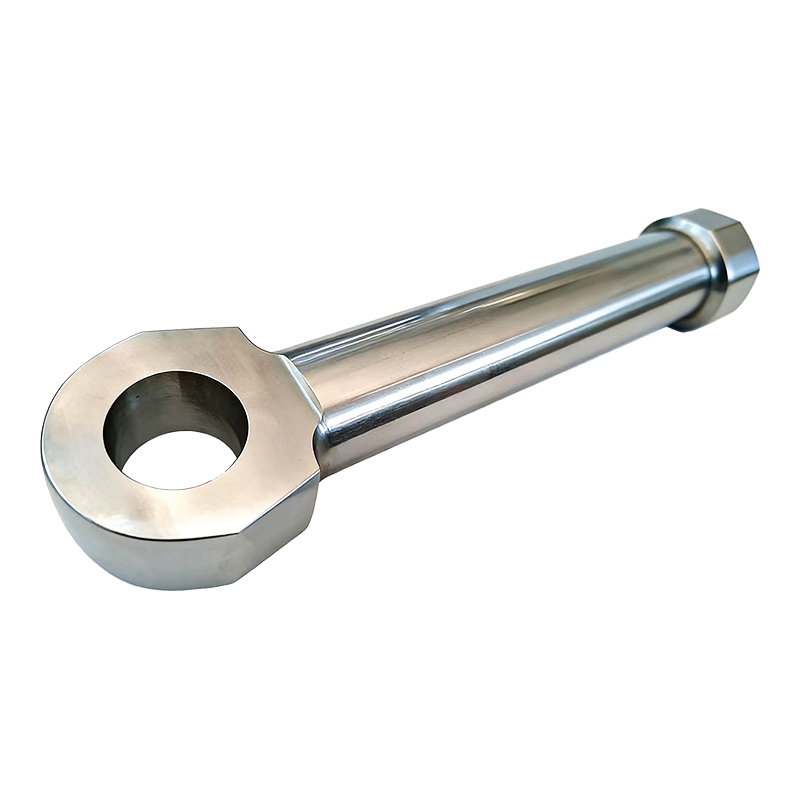

Rod Eye vagy Clevis rögzítés

A rúd végén egy rúdszem vagy kapocs köti össze a szerelvényt a tokszerkezettel egy csapcsuklón keresztül. Ennek a csatlakozási pontnak kell kezelnie a forgómozgást, amely a gémszög változása miatt következik be, így ezen a csatlakozáson a kopás az egyik leggyakoribb karbantartási pont az egész szerelvényen.

Tömítés és ablaktörlő csomag

A rúd haladási útvonala mentén tömítések és ablaktörlők tartják a hidraulikafolyadékot, és megakadályozzák, hogy szennyeződés vagy nedvesség kerüljön a hengerbe. A rúd felületének állapota közvetlenül befolyásolja a tömítések élettartamát, ezért a dugattyúrúd felületi minősége ugyanolyan fontos, mint maga a tömítés anyaga.

A feszítőrúd-szerelvényekben használt anyagok és felületkezelések

Tekintettel a dugattyúrúd-szerelvény többszöri kerékpározására és oldalirányú terhelésére, az anyagválasztás és a felületkezelés nagy szerepet játszik abban, hogy mennyi ideig tart az összeszerelés, mielőtt szervizre lenne szükség.

A kopás vagy meghibásodás gyakori jelei

Mivel a dugattyúrúd-szerelvény állandó szögletes terhelésnek van kitéve, a kopás korábban és jobban láthatóan jelentkezik, mint az egyszerűbb, egyenes vonalú emeléshez használt hengereken. A korai jelek felismerése segít megelőzni, hogy egy kisebb probléma a berendezés nem tervezett leállásává fajuljon.

• Látható beütések, lyukak vagy elszíneződések a rúd szabad része mentén
• Folyadékszivárgás a rúdtömítés körül, különösen erős használat után észrevehető
• Megrándult vagy egyenetlen orsómozgás a felhajtás során, ami a tömítés belső megkerülésére utalhat
• Túlzott holtjáték vagy lazaság a rúdszem vagy a kapocscsap csatlakozásánál
• Szokatlan zaj a kihúzás vagy visszahúzás során, ami gyakran belső kopásra vagy eltolódásra utal

Mit kell ellenőrizni az összeállítás cseréje előtt

A dugattyúrúd-szerelvény cseréje jelentős karbantartási munka, ezért érdemes néhány részletet megerősíteni a cserealkatrész rendelése előtt, hogy elkerüljük az össze nem illést vagy az idő előtti meghibásodást.

• Győződjön meg arról, hogy a rúd átmérője, lökethossza és teljes szerelvényhossza pontosan megegyezik az eredeti specifikációval
• Ellenőrizze, hogy a rúdszem vagy a kapocs rögzítési konfigurációja megegyezik-e a rúd csatlakozási pontjával
• Ellenőrizze, hogy az egység nyomásértéke megegyezik-e a daru hidraulikus rendszerének specifikációival
• Kérdezze meg, hogy a felületkezelés megfelel-e vagy meghaladja-e az üzemi környezet eredeti bevonatát
• Szerelés előtt kérjen anyagtanúsítványokat és nyomáspróba-jelentéseket, különösen teherhordó emelőberendezéseknél

Karbantartási eljárások, amelyek meghosszabbítják az összeszerelés élettartamát

A rendszeres ellenőrzés a leghatékonyabb módja a dugattyúrúd-szerelvény élettartamának meghosszabbításának. A rutin felületének repedés vagy korróziós ellenőrzése a rutin karbantartási időközönként még azelőtt észleli a problémákat, hogy azok károsítanák a tömítéseket, és a rúd törmeléktől és lerakódásoktól való tisztán tartása csökkenti az idő előtti kopás esélyét működés közben.

A csapok illesztéseinek kenése a rúdszemnél vagy a csuklós csatlakozásnál szintén a szokásos karbantartási ütemterv részét kell, hogy képezze, mivel a száraz vagy elhasználódott csapcsatlakozások növelik a játékot, és további terhelést jelentenek magára a rúdra. A ciklusszámlálások és az ellenőrzési előzmények időbeli követése abban is segít a kezelőknek, hogy előre jelezzék, amikor egy szerelvény várható élettartama végéhez közeledik, ahelyett, hogy egy látható meghibásodásra várnák, amely nem tervezett javítást kényszerít ki.
